Bauvorschlag Repeater

Es wird gelötet und gebohrt. Isolierband, Karton und Füllmaterial (alte Folien, Papier, etc.) und Schrumpfschlauch wird benötigt. Außerdem ein Schraubendreher für die Gehäuseschrauben. Zum Abisolieren von Litzen empfehle ich eine Abisolierzange, eine Kneifzange oder die eigenen Zähne gehen aber auch. Zum Kürzen eines mehradrigen Kabels kann man die Abisolierzange nehmen, oder die Kneifzange. Ein Cuttermesser ist immer hilfreich und kann auch benötigt werden.

Vor Zusammenbau das Funkmodul mit der richtigen Firmware flashen. Kein Betrieb des Funkmoduls ohne Antenne, Zerstörungsgefahr!
Webflasher: https://flasher.meshcore.co.uk/

Bilder werden bei der nächsten Bauaktion nachgereicht. Stay tuned :-)

Stückliste Basis:

1. Gehäuse: Wasserdichtes IP66 Gehäuse 100x68x50 mm
   z.B. https://amzn.eu/d/euIT9VL
2. Antennenanschluss: N-Type oder SMA mit 10cm Anschlusskabel
   N-Type z.B. https://amzn.eu/d/4ND6QQV oder https://de.aliexpress.com/item/1005008877279360.htm
   SMA z.B. https://amzn.eu/d/faD0517
3. MPPT-Solarakku-Ladeplatine CN3791, passend zu Solarmodul oder Stromversorgung:
   z.B. https://de.aliexpress.com/item/1005008744020414.html
   oder von Amazon. Auf die Eingangsspannung achten, je nach Solarmodul !
4. Akku, entweder 18650-Zelle oder Flachakku (bei Flachakku ggf. Stecker noch zu ändern!):
   18650 z.B. https://de.aliexpress.com/item/1005008490632113.html
   Flachakku z.B. https://amzn.eu/d/7oSDeL1
5. Optional BMS für 18650 Akku, falls nicht bereits im Akku enthalten ist:
   z.B. https://amzn.eu/d/6HYtT7U

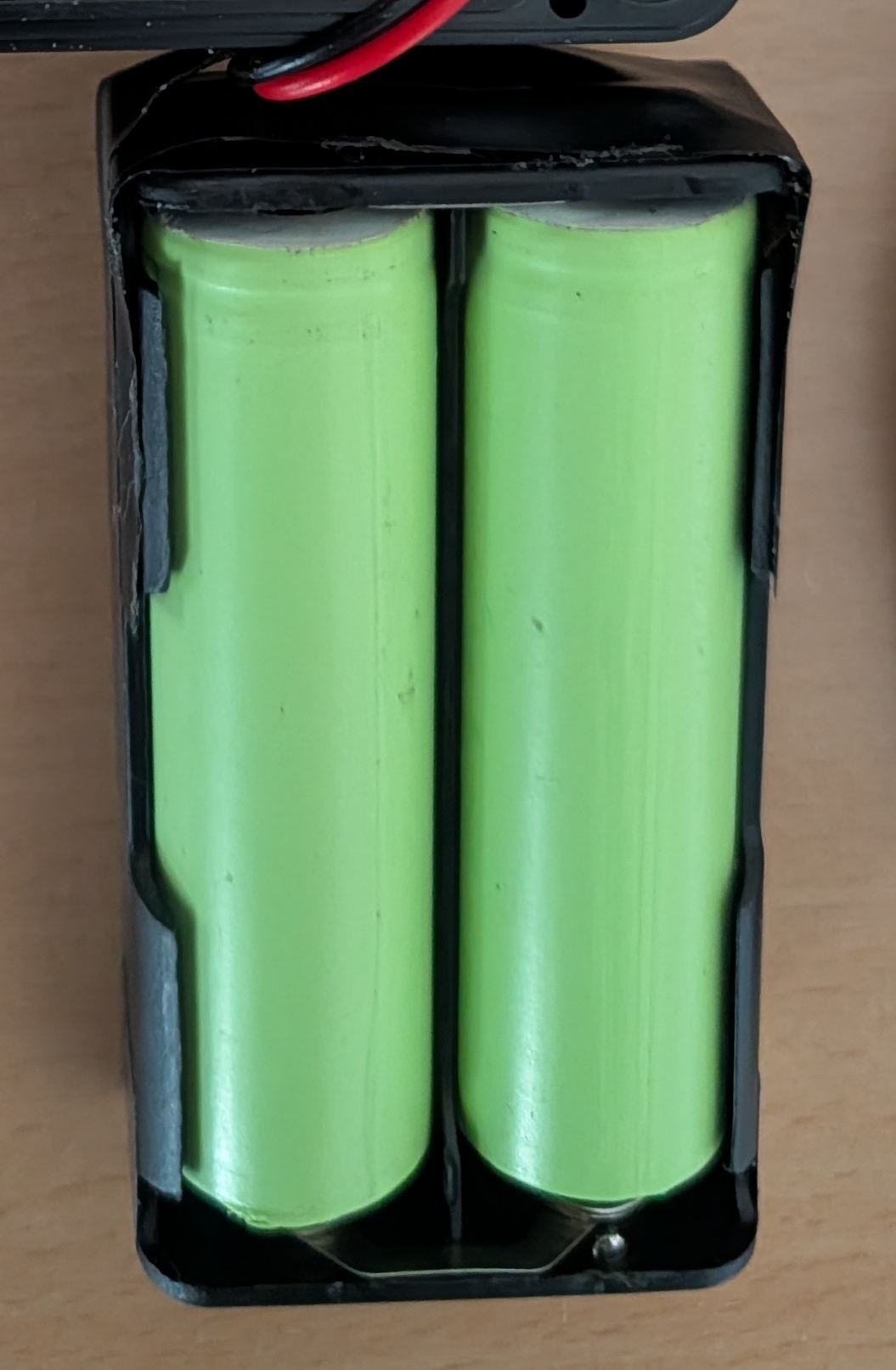

6. Optional Akku-Halter für 18650 Akku
   2-fach z.B. https://de.aliexpress.com/item/1005007051308086.html
   1-fach z.B. https://amzn.eu/d/7YsYs6s
7. Funkmodul XIAO nRF5280 mit Wio-SX1262 Kit
   z.B. https://de.aliexpress.com/item/1005008760784706.html
8. Antenne
   N-Type z.B. https://de.aliexpress.com/item/1005007018472860.html oder https://quantumlink.shop/products/alfa-aoa-868-5acm-5dbi-868mhz-outdoor-lora-antenne
   SMA z.B. https://amzn.eu/d/8bNQwrD

Zusatzstückliste Solarbetrieb Outdoor:

1. Optional Kabeldurchführung für Solarmodul , falls das Kabel nicht schon am Modul installiert ist oder eine Dichtstoffabdichtung nicht gefällt:
   je nach Kabel z.B. https://amzn.eu/d/biDxSxZ oder https://amzn.eu/d/6dP3ChO
2. Optional Stecker für Solarmodulkabel falls man das Modul freier platzieren möchte:
   z.B. https://amzn.eu/d/0J7wziq
3. Optional Kabel für Solarmodul wenn Kabel nicht schon am Modul verbaut ist
   z.B. https://amzn.eu/d/iZMWfgt
4. Falls Abdichtung nicht über Kabeldurchführung, dann Dichtstoff (z.B. Sika Flex 522)
   z.B. https://amzn.eu/d/9DN3n9S
5. Solarmodul, je nach Geschmack. 5W sollten reichen, 10W reichen definitiv
   5W z.B. https://www.berrybase.de/solar-panel-6v-5w-mit-3-5x1-35mm-hohlstecker
   10W z.B. https://amzn.eu/d/4z7bFWq

Zusatzstückliste Netzbetrieb Indoor:

1. Hohlstecker:
   z.B. https://amzn.eu/d/eEgVWyb
2. Netzteil, passend zum MPPT-Lademodul:
   12V z.B. https://amzn.eu/d/4ELD1fI

Bauschritte kurz und knapp:

Die Sendeplatine sollte bereits geflasht sein !!

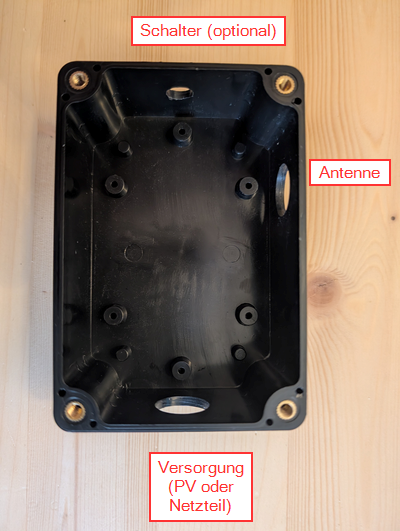

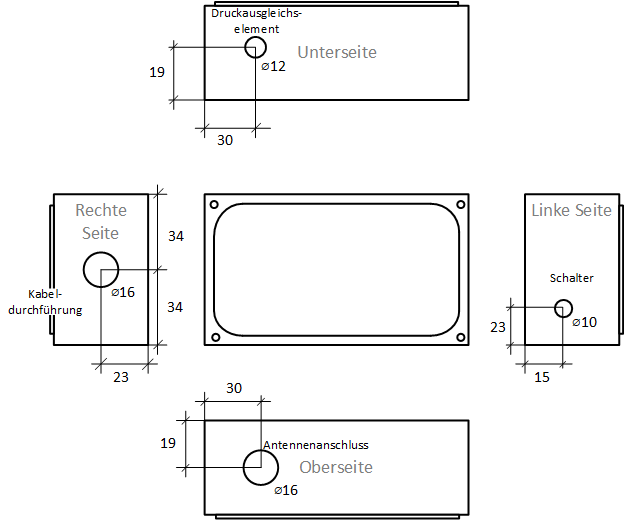

1. Bohrungen in Gehäuse setzen
   1. Antennenanschluss
   2. Stromversorgung (Hohlstecker oder Kabelverschraubung oder Bohrung für Kabel mit Dichtung über Dichtmasse)
2. Empfehlung: Kleines Loch auf die Unterseite (also die Seite, die im installiertem Zustand nach unten zeigt) bohren. Das soll zum Druckausgleich dienen und damit ein (dadurch bedingtes) Einsaugen von Feuchtigkeit verhindern. Auch würde eventuell eindringendes Wasser sicher abfließen können. Durchmesser 2-5mm. Kleiner = Druckausgleich, größer = Wasserabfluss. Als Alternative für Druckausgleich ein Druckausgleichselement einsetzen. Die Dinger sind aber nicht ganz günstig.

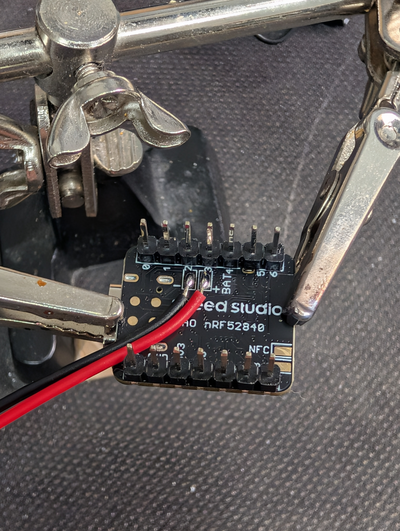

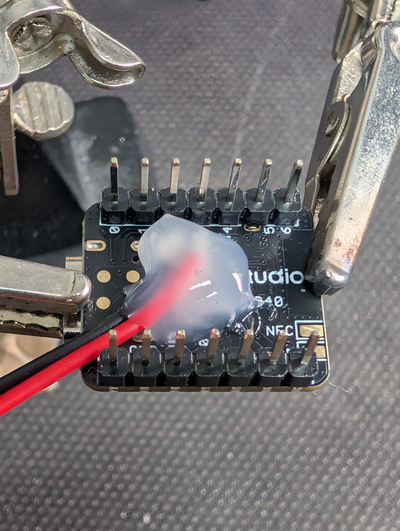

3. Ein Kabel aus Lieferumfang des MPPT nehmen und in der Mitte zerschneiden. Ein Teil nehmen, Enden abisolieren und an den Batterieanschluss am XIAO anlöten (unter der oberen Platine, die mit der USB-Buchse). Auf Polung achten.
4. Das andere Kabelteil abisolieren und an das BMS anlöten (innere Anschlüsse, NICHT BAT-Anschlüsse). Auf Polung achten.
5. Kabel der Batteriebox passend kürzen, abisolieren und an BMS BAT-Anschlüsse anlöten. Auf Polung achten. BMS mit Isolierband an die Batterie kleben, alle freien metallischen Anschlüsse abdecken dabei.
6. Das andere MPPT-Kabel auch zerschneiden und den einen Teil an den Hohlstecker bzw. an das Solarkabel anschließen. Löten bietet sich an, die Lötstelle mit Schrumpfschlauch isolieren.

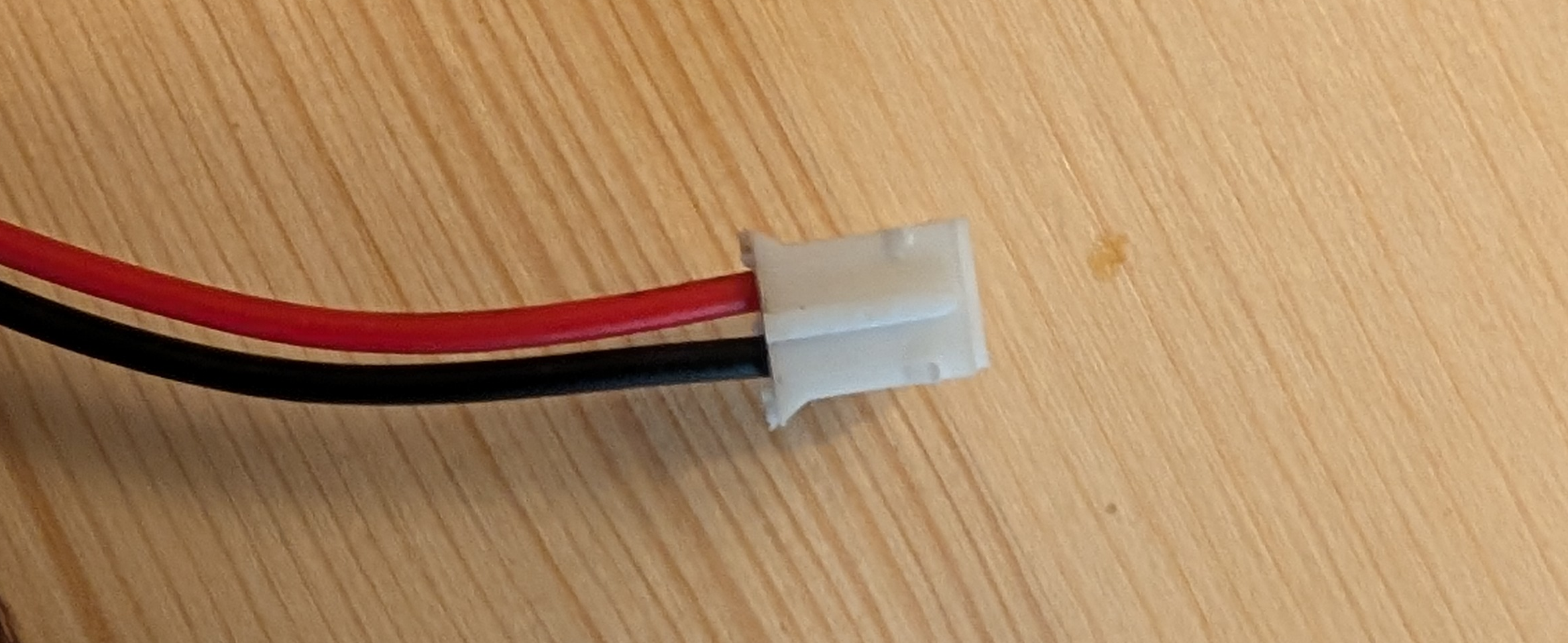

7. Nun das abgehende Kabel vom BMS und das Batteriekabel am XIAO, sowie das Stromversorgungskabel vom Hohlstecker bzw. vom Solarkabel nochmal auf Polung prüfen. Oft (eigentlich immer!) sind die Pins vertauscht im Stecker. Mit der Beschriftung am BMS kontrollieren. Falls falsch herum, mit einem Cuttermesser die Verriegelungsnasen an den Steckern vorsichtig anheben und die Litzen aus dem Stecker ziehen und Rot-Schwarz vertauscht anschließend wieder reinschieben, bis die Litze wieder einrastet.
8. Nochmal alle Kabel auf Polung kontrollieren.

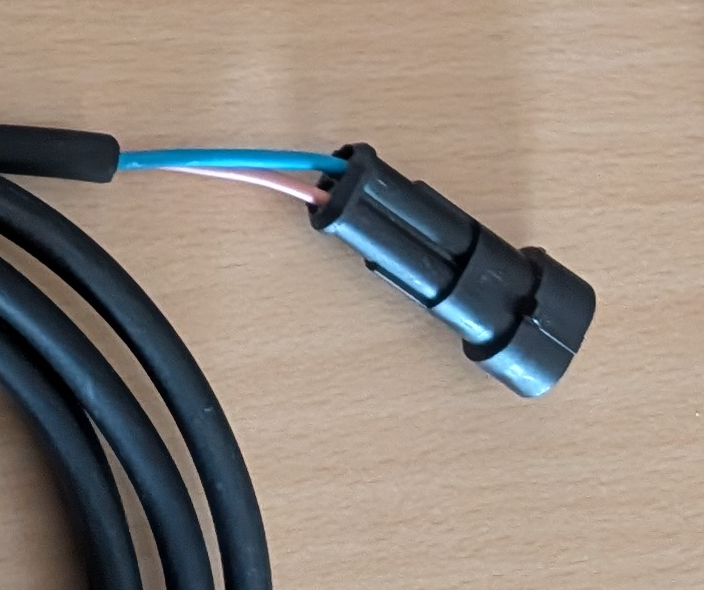

9. Falls man einen Zwischenstecker im Solarkabel geplant hat, den jetzt einbauen. Ggf. Anleitung dazu aus dem Internet suchen. Ich hatte keine entsprechende Crimpzange, ich hab die Pins der Stecker/Buchse mit einer feinen Zange durch Umbiegen der Crimplaschen festgedrückt. Durchgang und ggf. Übergangswiderstand des gesteckten Steckers prüfen.

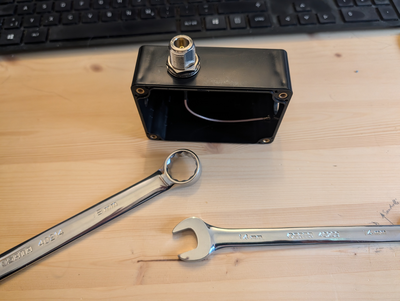

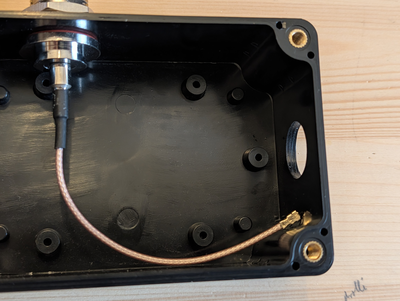

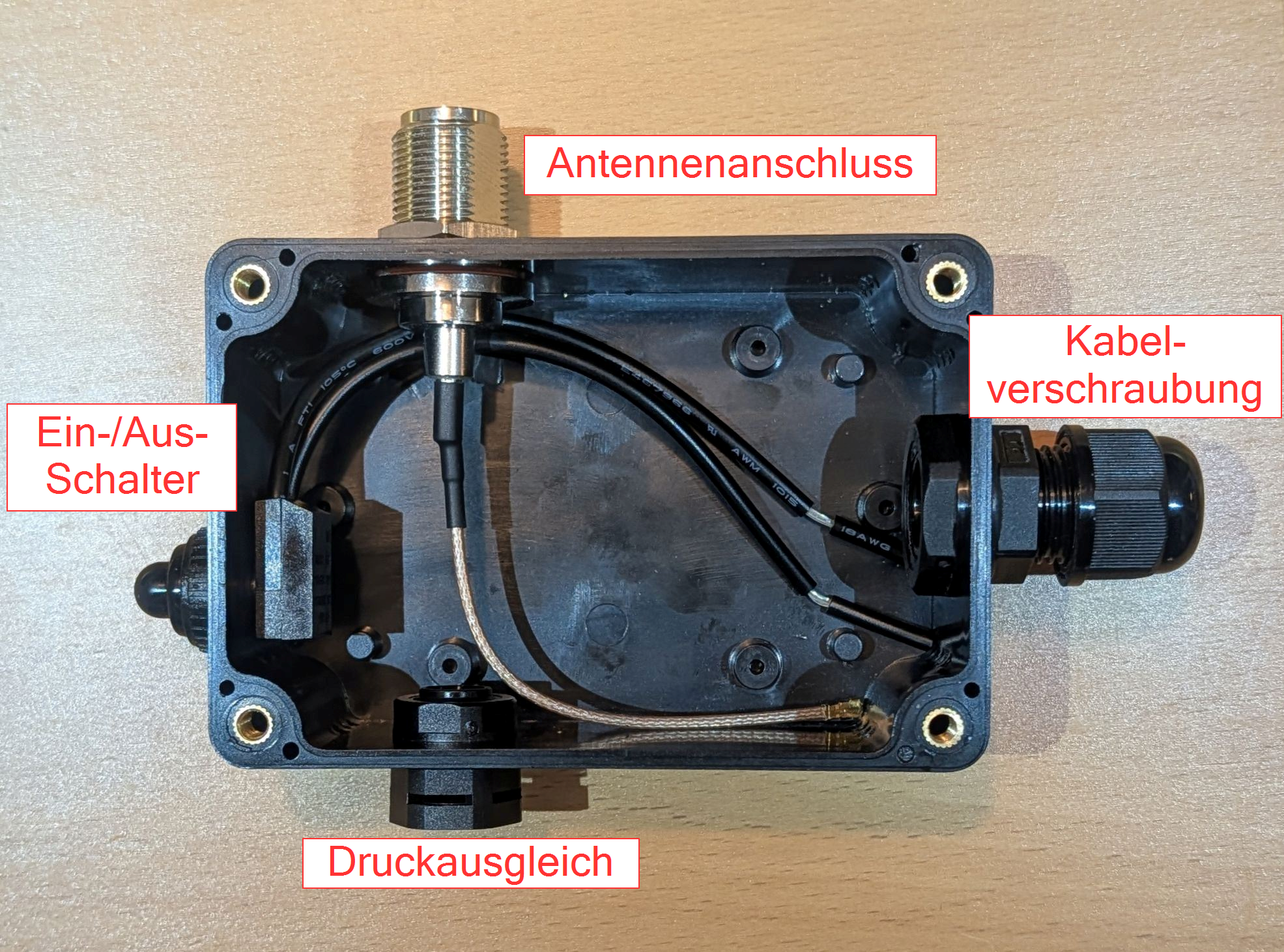

10. Antennenstecker in das Gehäuse einbauen und mit zwei Schraubenschlüsseln wirklich fest ziehen. Der u.fl-Anschluss des Steckers im Gehäuse sollte zum Gehäuseboden schauen. Ggf. die Orientierung des Antennensteckers anpassen.
11. Hohlstecker bzw. Kabelverschraubung in das Gehäuse einbauen. Festziehen.

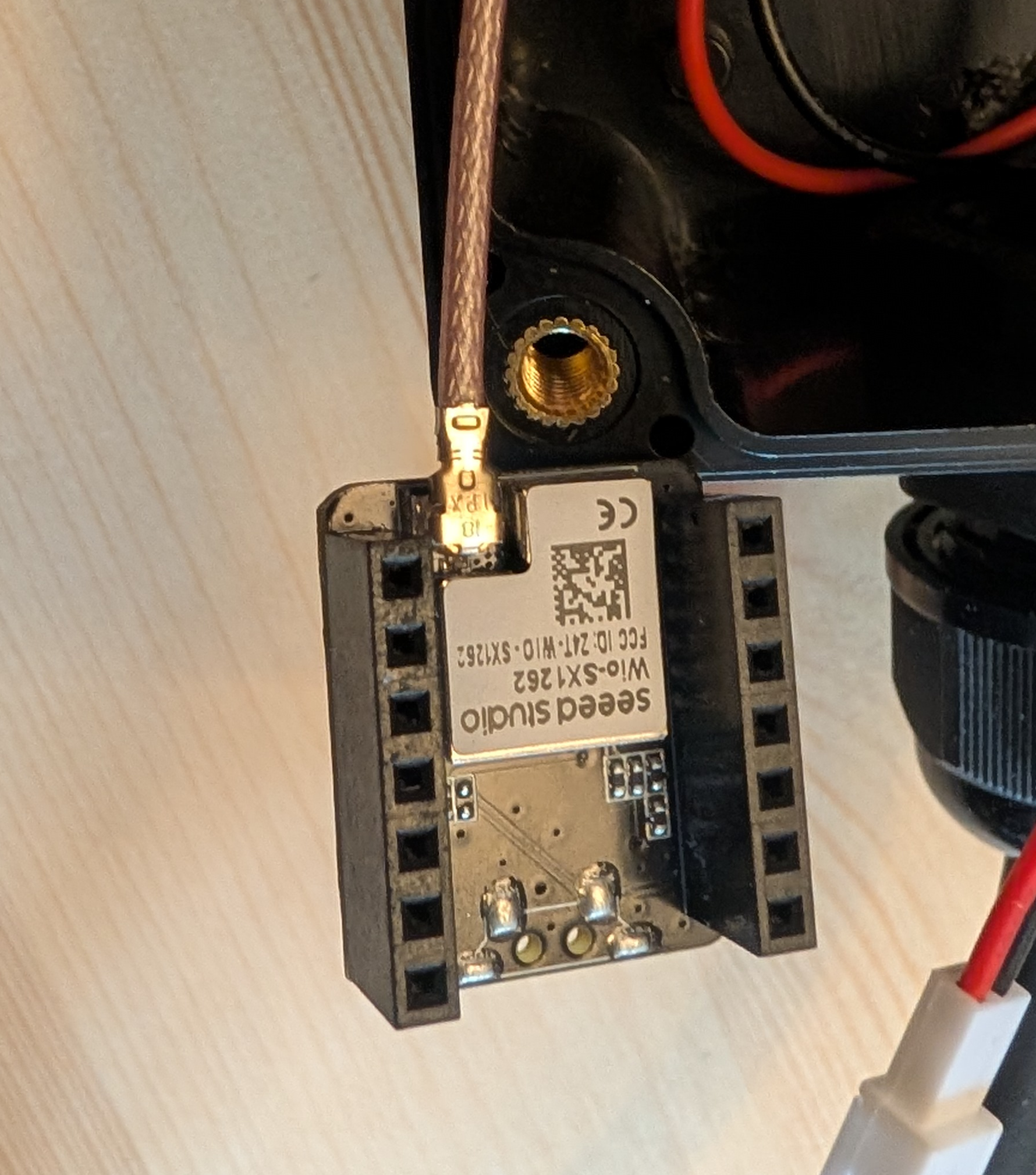

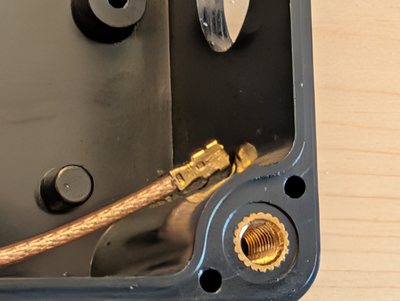

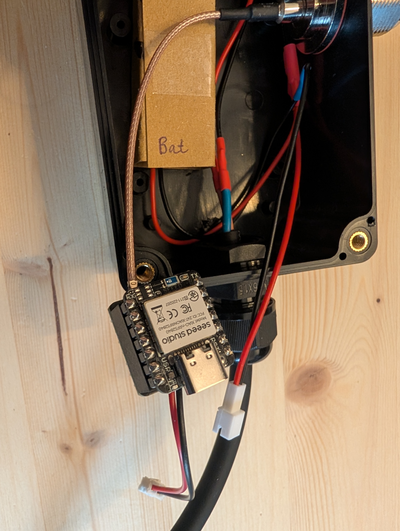

12. Den u.fl-Anschluss des Antennensteckers auf die untere Platine vom XIAO stecken. Ist sehr fummelig, aber geht. Mit 45°-Winkel ansetzen und dann mit Druck auf die Buchse kippen. Der Stecker rastet merklich ein.
13. Antenne an den Antennenanschluss schrauben. Festziehen.
14. Polung aller Stromkabel nochmal prüfen !!!
15. XIAO-Versorgungsstecker in einen der BAT-Anschlüsse auf der MPPT-Platine stecken.
16. Akkustecker in den anderen BAT-Anschluss der MPPT-Platine stecken.
17. Test: Am XIAO müsste nach etwa 10 Sekunden die rote LED angehen.
18. Hohlsteckeranschlusskabelstecker an den einen Solaranschluss der MPPT-Platine stecken oder Solarkabel durch die Verschraubung ziehen und den Stecker auf die Platine stecken. Kabelverschraubung ggf. festziehen.
19. Prüfen der Funktionsfähigkeit: Über Companion per Remote Administration mit dem Repeater verbinden. Wenn alles in Ordnung ist, dann gehts weiter:

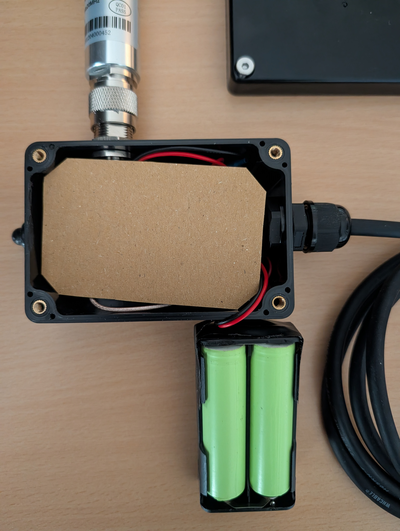

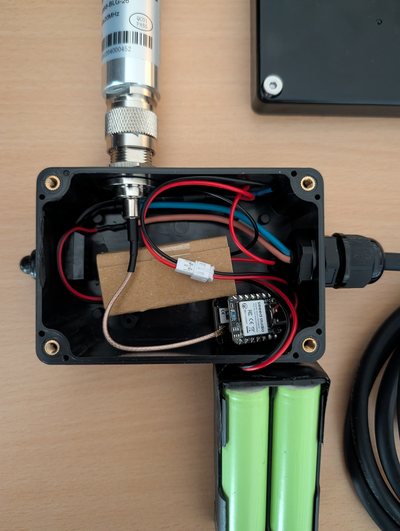

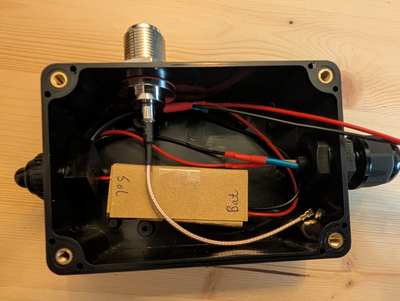

20. Aus Karton eine Isolierplatte ausschneiden und zwischen MPPT-Platine und dem Rest legen. Die MPPT-Platine liegt auf dem Gehäuseboden auf.

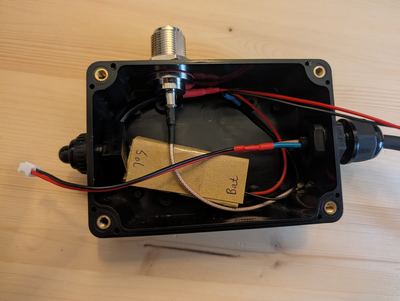

21. Den XIAO nun in das Gehäuse einlegen (in eine Ecke des Gehäuses) und wieder eine Schicht Karton oben drauf.

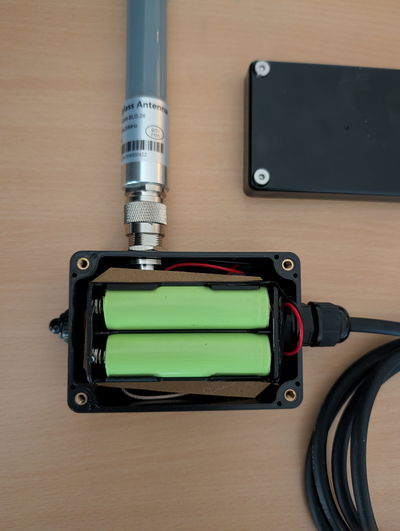

22. Nun den Akku oben drauf. Nun sollte man den Hohlraum im Gehäuse mit Füllmaterial auffüllen, damit der Akku nicht so hin und herklappert im Gehäuse.

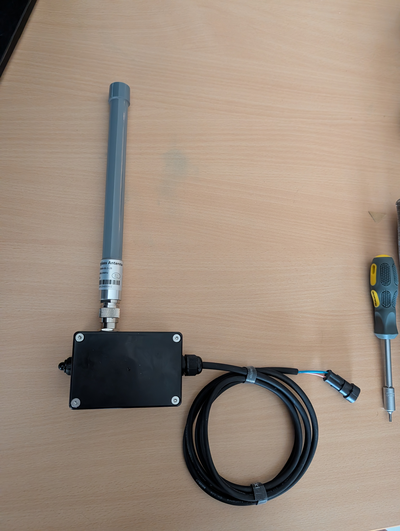

23. Dann das Gehäuse schließen und zuschrauben. Fertig.
